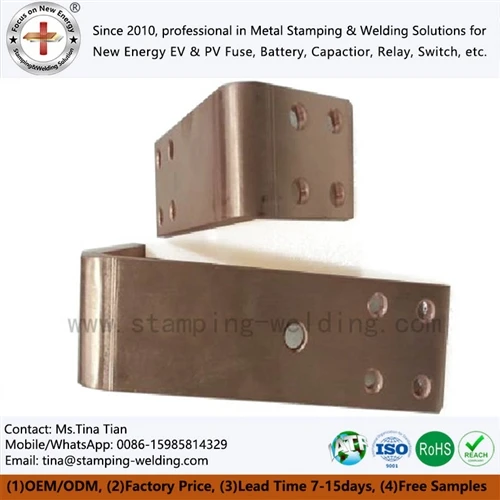

Szyny uziemiające i dystrybucyjne w podstacjach kolejowych i trakcyjnych

W przypadku systemów trakcji szynowej 750 V i 1500 V prądu stałego szyna zbiorcza musi jednocześnie kontrolować ścieżki prądu-zwarciowego, wzrost temperatury, siły mechaniczne i prześwit izolacji. Szyna zbiorcza uziemiająca w transporcie kolejowym nie jest po prostu taśmą miedzianą: jej przekrój-, rezystancja złącza, geometria montażowa, obróbka powierzchni i system izolacji muszą być dopasowane do powrotu trakcji i architektury uziemienia określonej dla instalacji. EN 50122-1 dotyczy bezpieczeństwa elektrycznego, uziemienia i obwodu powrotnego w stacjonarnych instalacjach kolejowych, natomiast EN 50122-2 dotyczy skutków prądów błądzących w systemach trakcyjnych prądu stałego.







Podstacja trakcyjna rozprowadza prąd stały-przewodami wysokoprądowymi, zapewniając jednocześnie kontrolowane ścieżki dla połączeń ochronnych i prądu zwarciowego. Dlatego szyny uziemiające i dystrybucyjne pełnią różne funkcje elektryczne, nawet jeśli są wykonane z podobnych gatunków miedzi.



W przypadku szyn uziemiających w transporcie kolejowym przegląd projektu należy rozpocząć od pełnej ścieżki prądowej, a nie od nominalnego napięcia systemu. Inżynier powinien zdefiniować:



Napięcie systemowe 750 V lub 1500 V DC i odpowiednia koordynacja izolacji.
Ciągły prąd roboczy, w tym obniżenie wartości znamionowych-w temperaturze otoczenia.
Spodziewany-prąd zwarciowy, czas trwania zwarcia i-czas kasowania urządzenia zabezpieczającego.
Przekrój miedziany,-rozstaw szyn zbiorczych i konfiguracja-przewodów równoległych.
Opór połączenia, napięcie wstępne śrub i stan-powierzchni stykowej.
Topologia uziemienia i połączenia zgodnie z projektem instalacji trakcyjnej.
Odległości upływu i prześwitu przy maksymalnym napięciu roboczym.
Mechaniczny odstęp podpór przed siłami elektrodynamicznymi podczas zwarć.
Ochrona antykorozyjna miedzi, platerowanych interfejsów i elementów montażowych.

EN 50122-1 dotyczy w szczególności bezpieczeństwa elektrycznego, uziemienia i obwodu powrotnego w stacjonarnych instalacjach kolejowych. W przypadku systemów trakcji prądu stałego kontrola prądu błądzącego wymaga również rozważenia zgodnie z normą EN 50122-2.





W przypadku-wysokoprądowych zastosowań trakcyjnych często wybiera się czystą miedź C1100, gdzie przewodność elektryczna i parametry cieplne dominują w wyborze materiału. Powszechnie określanym docelowym przewodnictwem dla miedzi-o wysokiej przewodności jest 100% IACS.



Rzeczywista temperatura szyn zbiorczych nie jest jednak określana wyłącznie na podstawie przewodności. Dominującymi zmiennymi mogą stać się rezystancja złącza, nacisk styku, stan powierzchni, geometria przewodu i rozpraszanie ciepła.



Zmienna projektowa	Rozważania inżynieryjne	Typowa kontrola produkcji
Miedź C1100	Wysoka przewodność elektryczna	Certyfikat materiałowy i weryfikacja gatunku
Pole-przekroju	Określa gęstość prądu i wzrost temperatury	Rysowanie-wymiarów kontrolowanych
Wspólny opór	Wpływa na miejscowe ogrzewanie	Skontaktuj się z-kontrolą rezystancji
Płaskość szyn zbiorczych	Wpływa na wsparcie i kontakt stawowy	Pomiar płaskości
Pozycja otworu	Steruje wyrównaniem zespołu	CMM / kontrola optyczna
Obróbka powierzchni	Kontroluje korozję i stabilność styku	Kontrola grubości powłoki/poszycia
Stan krawędzi	Zapobiega uszkodzeniom izolacji	Gratowanie i kontrola wizualna



W przypadku dużych szyn miedzianych mały błąd wymiarowy może kumulować się w kilku punktach połączenia. Dlatego też rozstaw otworów, kąt zagięcia, szerokość szczeliny i punkty odniesienia montażu powinny być kontrolowane z tego samego układu odniesienia.







Szyna zbiorcza może zaspokoić swoje-wymagania dotyczące prądu ciągłego, a mimo to nadal ulega uszkodzeniu w przypadku zwarcia. Siła elektromagnetyczna między równoległymi przewodnikami szybko wzrasta wraz z prądem zwarciowym, co sprawia, że ​​odstępy podpór, orientacja przewodów i wytrzymałość elementów złącznych są częścią projektu elektrycznego.



W przypadku uproszczonego-układu przewodów równoległych siła elektromagnetyczna jest w przybliżeniu proporcjonalna do iloczynu prądów chwilowych:



gdzie I oznacza prąd, a d oznacza odstęp między przewodnikami.



Rzeczywisty projekt-zwarcia musi uwzględniać-specyficzny dla systemu spodziewany prąd zwarciowy, kształt fali, geometrię przewodu i czas wyłączenia zabezpieczenia. Zwarcia 25 kA i zwarcia 50 kA nie można traktować jako prostego,-dwukrotnie większego problemu z konstrukcją mechaniczną, ponieważ szczytowy prąd asymetryczny może przekroczyć wartość skuteczną-zwarcia.



Z tego powodu rysunek szyn zbiorczych powinien określać:

Rozstaw podpór w mm.
Grubość i szerokość miedzi w mm.
Prąd zwarciowy-w kA RMS.
Szczytowy prąd wytrzymywany, jeśli określono.
Czas trwania błędu w ms.
Klasa łącznika i moment dokręcania.
Izolacyjny materiał nośny i parametry mechaniczne.
Minimalny prześwit przewodu-do-przewodu i przewodu-do-przewodu.





Technologia połączenia określa lokalny opór i rozkład ciepła.



Metoda łączenia	Główne zastosowanie	Kontrola inżynieryjna	Główne ryzyko
Złącze skręcane	Zdejmowane przyłącza podstacji	Moment obrotowy i nacisk kontaktowy	Wzrost oporu stawów
Zgrzewanie oporowe	Powtarzalne łączenie elementów miedzianych	Prąd, siła i czas spawania	Odkształcenie-pod wpływem ciepła
Lutowanie oporowe srebrem	Zespół miedzi/styków	Kontrola temperatury lutowania i wypełniacza	Niepełne zwilżenie
Spawanie laserowe	Kompaktowe zespoły Cu-na-Cu lub Cu-Al	Moc wiązki, prędkość i położenie ogniska	Zmienność porowatości/penetracji
Molekularne spawanie dyfuzyjne	Interfejsy laminowane o wysokiej-integralności	Ciśnienie, temperatura i przygotowanie powierzchni	Zanieczyszczenie interfejsu



W przypadku szyn miedzianych złącze należy oceniać jako interfejs elektryczny, a nie po prostu jako połączenie mechaniczne. Mapowanie rezystancji styków, obrazowanie termiczne pod reprezentatywnym prądem i badanie metalograficzne mogą zidentyfikować zlokalizowane nagrzewanie, które może nie być widoczne podczas kontroli wymiarowej.



Poproś o bezpłatną ocenę i wycenę DFM





Krytycznym parametrem konstrukcyjnym szyny trakcyjnej nie jest tylko jej nominalna obciążalność prądowa. Rysunek produkcyjny musi określać zachowanie przewodu zarówno podczas normalnej pracy, jak i w przypadku awarii.



25–50 kA Prąd zwarciowy i obciążenie elektrodynamiczne

Podczas zwarcia na sąsiednie przewodniki działają przyciągające lub odpychające siły elektromagnetyczne, w zależności od kierunku prądu. Siły te przenoszą się bezpośrednio na wsporniki izolacyjne, śruby montażowe i kolanka miedziane.



Praktyczny przegląd projektu szyn zbiorczych powinien zatem zbadać cały łańcuch nośny:

Przewód miedziany → punkt połączenia → łącznik → wspornik izolacyjny → konstrukcja szafy/podstacji

Jeśli system nośny jest zbyt elastyczny, miedź może poruszać się wystarczająco, aby zmniejszyć prześwit izolacyjny. Jeśli szyna zbiorcza jest sztywno zamocowana bez odpowiedniego odprężenia, rozszerzalność cieplna może przenosić nadmierną siłę na punkty połączeń.



W przypadku zespołów wysoko-prądowych należy kontrolować następujące cechy wymiarowe:



Parametr	Przykładowe sterowanie inżynieryjne
Grubość miedzi	Rysunek-specyficzny, zazwyczaj kontrola na poziomie mm-
Szerokość szyny zbiorczej	Rysunek-specyficzny
Średnica otworu	±0,05 mm lub wymagania dotyczące rysunku
Rozstaw otworów	±0,05–0,10 mm w zależności od montażu
Kąt zgięcia	± 1 stopień lub wymagania dotyczące rysunku
Płaskość	Rysunek-specyficzny
Wysokość zadziorów	Kontrolowane po stemplowaniu
Grubość poszycia	Specyfikacja-zależna od specyfikacji
Wspólny opór	Wartość akceptacji-specyficznego projektu



Powyższe wartości są przykładami-kontroli produkcji, a nie uniwersalnymi limitami akceptacji kolei. Ostateczna specyfikacja musi być zgodna z obliczeniami-systemu trakcyjnego i rysunkami klienta.





Wybór materiału powinien uwzględniać funkcję elektryczną i mechaniczną każdego elementu.



Nieruchomość	Czysta miedź C1100	Mosiądz C2680
Przewodność elektryczna	Wysoki; powszechnie określane do 100% IACS	Znacznie niższa niż czysta miedź
Podstawowa zaleta	Przewodzenie prądu i przewodnictwo cieplne	Wytrzymałość mechaniczna i odkształcalność
Typowa rola szyn zbiorczych	Główny przewód zasilający	Sprzęt / formowany element pomocniczy
Ogrzewanie oporowe	Niższy dla równoważnego przekroju-	Wyższy
Zachowanie stemplujące	Wymaga kontroli procesu w przypadku grubych przekrojów	Ogólnie korzystne
Dystrybucja wysokiego-prądu	Preferowany tam, gdzie dominuje niski opór	Zwykle nie jest to pierwszy wybór
Obróbka powierzchni	Cyna/nikiel/srebro w zależności od interfejsu	Cyna/nikiel/inne określone wykończenie



Szyna zbiorcza C1100 może być tłoczona mechanicznie, obrabiana CNC, gięta, wiercona lub obrabiana laserowo. W przypadku produkcji-na dużą skalę progresywne tłoczenie i zautomatyzowane formowanie mogą zmniejszyć różnice wymiarowe, jeśli geometria jest odpowiednia dla procesu- opartego na matrycy.



Stopniowe stemplowanie i kontrola CMM przy ± 0,01 mm

Złożone szyny uziemiające i dystrybucyjne-zasilające mogą łączyć:

Przebijanie dziur.
Nacięcia i szczeliny.
Uformowane zakręty.
Wytłoczone elementy.
Palce kontaktowe.
Referencje montażowe.
Strefy-obróbki powierzchniowej.



W przypadku powtarzalnych geometrii progresywne tłoczenie może łączyć operacje przebijania i formowania. Następnie należy zweryfikować krytyczne cechy za pomocą kontroli CMM lub dedykowanych mierników.



Tolerancję ±0,01 mm należy określić tylko wtedy, gdy wymaga tego interfejs funkcjonalny. Stosowanie bardzo-wąskich tolerancji do każdej funkcji zwiększa koszty oprzyrządowania, niekoniecznie poprawiając parametry elektryczne.



Plan inspekcji powinien klasyfikować wymiary według:

Wymiary CTQ - bezpośrednio wpływające na montaż elektryczny lub mechaniczny.
Wymiary interfejsu - współpracujące z zaciskami, izolatorami lub elementami złącznymi.
Wymiary referencyjne - kontrolujące dalszy montaż.
Wymiary nie-funkcjonalne - kontrolowane zgodnie z rysunkiem, ale niewymagające nadmiernej precyzji.

Podejście to dostosowuje kontrolę produkcji do rzeczywistego ryzyka montażu.





W przypadku zastosowań kolejowych wyboru izolacji nie można oddzielić od właściwości ogniowych. Aktualny wykaz BSI określa normę BS EN 45545-2:2020+A1:2023 jako aktualną wersję dotyczącą wymagań dotyczących odporności ogniowej materiałów i komponentów stosowanych w pojazdach kolejowych. Norma określa wymagania dotyczące reakcji-na ogień zgodnie z obowiązującymi poziomami zagrożenia i zestawami wymagań.



W przypadku szaf elektrycznych, urządzeń trakcyjnych i izolowanych zespołów szyn zbiorczych specyfikacja może łączyć:

Izolacja-ognioodporna.
Niska wydajność dymu.
Wymagania dotyczące materiałów-nie zawierających halogenów, jeśli określono.
Wytrzymałość dielektryczna.
Odległość pełzania.
Odległość prześwitu.
Odporność na temperaturę.
Śledzenie oporu.
Retencja mechaniczna.

Wyrażenia „bezhalogenowy-” nie należy traktować jako równoważnego zgodności z normą EN 45545. EN 45545-2 to ramy klasyfikacji i testów, a obowiązujący zestaw wymagań zależy od zastosowania kolejowego, kategorii pojazdu i poziomu zagrożenia.



Ocena odporności ogniowej UL 94 V-0 i EN 45545

UL 94 V-0 i EN 45545-2 dotyczą różnych ram zgodności. Materiał z klasyfikacją UL 94 V-0 nie powinien być automatycznie reprezentowany jako zgodny z EN 45545.



Wymóg	UL 94 V-0	EN 45545-2
Zakres podstawowy	Klasyfikacja palności tworzyw sztucznych	Zachowanie się pojazdu kolejowego przy pożarze
Aplikacja	Palność na poziomie-materiału	Kolejnictwo-specyficzne wymagania dotyczące materiałów/komponentów
Ocena dymu	Nie jest równoznaczne z klasyfikacją kolejową	Uwzględnione w obowiązujących wymaganiach
Toksyczność	Nie jest to bezpośredni substytut	Odpowiednie do mających zastosowanie zestawów wymagań
Poziom zagrożenia kolejowego	Nie określono	Zdefiniowane w ramach normy EN 45545
Wykorzystanie zamówień	Przegląd materiału	Specyfikacja zgodności kolei



Dlatego też w przypadku zespołu szyny trakcyjnej specyfikacja izolacji powinna określać dokładny materiał, grubość, zastosowanie, raport z testów i obowiązujący zestaw wymagań normy EN 45545, zamiast polegać na ogólnym opisie „-ognioodporności”.



Epoxy Powder Coating and >Wytrzymałość dielektryczna 15 kV/mm

Powłoka proszkowa epoksydowa może zapewnić trwałą warstwę izolacyjną na elementach metalowych, pod kontrolą grubości powłoki, przygotowania powierzchni i utwardzania.



Odpowiednie zmienne inżynieryjne obejmują:

Grubość powłoki w µm.
Czystość podłoża.
Chropowatość powierzchni.
Temperatura utwardzania.
Czas leczenia.
Przyczepność.
Wytrzymałość na przebicie dielektryka.
Pokrycie krawędzi.
Otworki i odsłonięty metal.
Długoterminowe-cykle termiczne.



A specified dielectric breakdown value such as >15 kV/mm należy traktować jako specyfikację materiału lub systemu, którą należy zweryfikować w ramach obowiązującej metody badawczej. Nie należy go przedstawiać jako uniwersalnego wymagania normy EN 45545.







Wstępnie-nawiercone szyny zbiorcze ograniczają prace instalacyjne i zapewniają powtarzalne miejsca połączeń dla szaf trakcyjnych, rozdzielnic prądu stałego i zespołów dystrybucji energii. Układ otworów powinien być zaprojektowany razem z geometrią wspornika izolacyjnego, a nie dodany po ukończeniu projektowania przewodu.



Wstępnie{{0}nawiercona geometria szyny zbiorczej C1100 i położenie otworu ±0,05 mm

Wstępnie-nawiercony pręt miedziany podstacji trakcyjnej zwykle zawiera otwory montażowe, otwory zaciskowe, szczeliny lub otwory przyłączeniowe.

Krytyczna relacja to:



Układ otworów → pozycja podparcia → pozycja zacisku → punkt odniesienia obudowy

Jeśli te cztery odniesienia nie są kontrolowane z tego samego układu odniesienia, tolerancje montażowe mogą się kumulować.

W przypadku montażu automatycznego lub półautomatycznego-położenie otworu można kontrolować za pomocą:

Progresywna matryca do stemplowania.
Wykrawanie CNC.
Cięcie laserowe.
Obróbka CNC.
Dedykowane urządzenie wiertnicze.

Inspekcja CMM jest odpowiednia do weryfikacji-pierwszego artykułu w przypadku złożonych trójwymiarowych- szyn zbiorczych, szczególnie tam, gdzie zagięcia zmieniają położenie przestrzenne otworów montażowych.



Podpory izolacyjne przy napięciu 1500 V DC i kontrolowanym prześwicie

Podpory izolacyjne pełnią trzy funkcje:

Utrzymuj pozycję dyrygenta.
Odporność na ruchy elektrodynamiczne podczas usterek.
Utrzymuj separację elektryczną w normalnych i nienormalnych warunkach.



W przypadku zespołu 1500 V DC wymagane odstępy i odległości upływu nie mogą być przypisane na podstawie samego napięcia. Zależą one od systemu izolacji, warunków zanieczyszczenia, właściwości materiału, wysokości nad poziomem morza, kategorii przepięciowej i obowiązujących norm kolejowych/elektrycznych.



Rysunek powinien zatem określać wymagane odległości minimalne, a nie pozwalać dostawcy na ich dowolny wybór.



Zespół łącznika zasilania Metro ze zintegrowanymi funkcjami montażu



Zespół łącznika zasilania Metro może łączyć:

Szyna miedziana C1100.
Laminowane sekcje szyn zbiorczych.
Interfejsy-cynowane lub niklowane-.
Podpory izolacyjne.
Wstępnie-wywiercone otwory montażowe.
Zaciski śrubowe.
Podzespoły-spawane laserowo.
Izolacja proszkowa epoksydowa.
Znaki identyfikacyjne.



W przypadku-masowego sprzętu szynowego zintegrowanie tych funkcji w jeden kontrolowany zespół może zmniejszyć liczbę luźnych komponentów i poprawić powtarzalność instalacji.



Poproś o bezpłatną ocenę i wycenę DFM







Chociaż projekty kolejowe nie podlegają automatycznie normie IATF 16949, system kontroli produkcji-dla branży motoryzacyjnej może zapewnić przydatne ramy dla dyscypliny procesu, identyfikowalności i kontroli wymiarów, jeśli dostawca obsługuje również klientów pojazdów elektrycznych i klientów przemysłowych.



W przypadku produkcyjnej szyny uziemiającej do transportu kolejowego pakiet jakości może obejmować:

Certyfikat materiałowy.
Dokumentacja RoHS/REACH, jeśli określono.
Kontrola pierwszego artykułu.
Raport wymiarowy CMM.
Raport grubości poszycia.
Pomiar rezystancji elektrycznej.
Pomiar grubości powłoki.
Test wytrzymałości dielektrycznej.
Test przyczepności powłoki proszkowej.
Zapisy parametrów spawania.
Przekrój metalograficzny-złączy spawanych.
Dokumentacja PPAP poziomu 3, jeśli jest to wymagane umownie.

Kontrola CMM ±0,01 mm i identyfikowalność CTQ

Cechy krytyczne-dla-jakości należy powiązać bezpośrednio z planem inspekcji.



NDJ	Metoda pomiaru	Typowy cel kontroli
Pozycja otworu	CMM / układ optyczny	Wyrównanie montażu
Grubość	Mikrometr/miernik grubości	Obecna pojemność i dopasowanie
Płaskość	CMM / płyta powierzchniowa	Kontakt wsparcia
Kąt zgięcia	CMM / miernik kąta	Rozliczenie gabinetu
Grubość poszycia	XRF	Interfejs korozja/kontakt
Rezystancja stykowa	Pomiar czteroprzewodowy	Straty elektryczne
Grubość powłoki	Miernik-prądu wirowego	Konsystencja izolacji
Wytrzymałość dielektryczna	Cześć-testerze pot	Izolacja elektryczna
Penetracja spoiny	Metalografia/cięcie	Wspólna integralność



W przypadku połączeń wysokoprądowych-inspekcji elektrycznej nie należy zastępować kontroli wymiarowej. Szyna zbiorcza może spełniać każdy wymiar rysunku i nadal wykazywać nadmierną rezystancję interfejsu.



Dokumentacja PPAP poziomu 3 dla produkcji OEM

Jeżeli klient wymaga PPAP poziomu 3, zgłoszenie może obejmować:



Zapisy projektowe.
Dokumentacja zmian technicznych.
Schemat przebiegu procesu.
PFMEA.
Plan kontroli.
Studia MSA, jeśli ma to zastosowanie.
Wyniki wymiarowe.
Wyniki testów materiałów i wydajności.
Wstępne dane dotyczące możliwości procesu.
Kwalifikowana dokumentacja laboratoryjna.
Przykładowe części produkcyjne.
Nakaz dostarczenia części.



Dokładna treść zgłoszenia powinna być zgodna z instrukcją PPAP klienta i wymogami umownymi.





Praktyczna sekwencja rozwoju szyn zbiorczych niestandardowych jest następująca:



Przegląd rysunków 2D/3D → Analiza DFM → potwierdzenie materiału → prototyp/próbka T1 → walidacja wymiarowa → testy elektryczne → wydanie oprzyrządowania → produkcja pilotażowa → PPAP → produkcja masowa



W przypadku szyn zbiorczych tłoczonych przegląd DFM powinien określić:

Minimalny promień zgięcia.
Kierunek słojów, jeśli ma to zastosowanie.
Kierunek zadziorów.
Sekwencja przebijania.
Dostęp do narzędzi.
Stosunek złomu.
Tworzenie zakłóceń.
Wymagania dotyczące platerowania.
Deformacja po-przetworzeniu.



W przypadku zespołów spawanych przegląd powinien dodatkowo określić dostęp spoiny, dopływ ciepła, metodę mocowania, zachodzenie na siebie złącza, stan powierzchni i metodę kontroli.



Celem nie jest po prostu wyprodukowanie sztabki miedzianej. Ma na celu ustanowienie powtarzalnego procesu produkcyjnego, w którym właściwości elektryczne, mechaniczne i izolacyjne pozostają w uzgodnionej specyfikacji, począwszy od próbek T1 aż do produkcji seryjnej.



ISO 14001 i kontrolowana produkcja miedzi

Przeróbka miedzi wymaga również kontroli wykorzystania materiału, obróbki chemicznej, ścieków, procesów powlekania i odpadów produkcyjnych.



Tam, gdzie wymagany jest system zarządzania środowiskowego, ISO 14001 może zapewnić ramy zarządzania dla tej działalności produkcyjnej.



W przypadku zespołów zakupowych dokumentację środowiskową należy oddzielić od dowodów-działania produktu. Certyfikat ISO 14001 sam w sobie nie potwierdza przewodności miedzi, wytrzymałości dielektrycznej ani klasyfikacji przeciwpożarowej kolei.



Lista kontrolna specyfikacji technicznych dla szyn trakcyjnych 750 V/1500 V DC

Przed wydaniem zamówienia na szynę uziemiającą dla transportu kolejowego lub szynę miedzianą podstacji trakcyjnej pakiet inżynieryjny powinien określać:



Napięcie systemu: 750 V DC / 1500 V DC.
Prąd ciągły: A.
Spodziewany-prąd zwarciowy: kA RMS.
Szczytowy-prąd zwarciowy: kA, w stosownych przypadkach.
Czas trwania usterki: ms.
Gatunek miedzi: C1100 / określony odpowiednik.
Przewodność: wartość docelowa, np. 100% IACS, jeśli ma to zastosowanie.
Przekrój-: szerokość x grubość.
Układ otworów: kontrolowany-odniesienia.
Geometria zgięcia: kąt i promień.
Obróbka powierzchniowa: cyna/nikiel/srebro/goła miedź.
Izolacja: proszek epoksydowy / izolacja formowana / inny określony system.
Wymagania dotyczące dielektryka:-specyficzne dla projektu, z metodą testową.
Wymagania przeciwpożarowe: obowiązujący zestaw wymagań EN 45545.
Upływ i prześwit: obliczone wartości projektu.
Rozstaw podpór: w oparciu o-mechaniczne obciążenie zwarciowe.
Inspekcja: CMM, testy rezystancji elektrycznej, powłoki i dielektryczne.
Dokumentacja: FAI / PPAP poziom 3, jeśli jest to wymagane.
Identyfikowalność: partia materiału, partia produkcyjna i zapisy kontroli.



Najbardziej wiarygodna specyfikacja zamówień łączy każde wymaganie z mierzalną cechą, metodą kontroli i kryterium akceptacji. Dzięki temu terminy takie jak „wysoka przewodność”, „ognioodporność” czy „wysokie-wytrzymałości” nie zastępują ograniczeń technicznych.





Jakie dokumenty są zwykle wymagane do produkcji szyn trakcyjnych PPAP poziomu 3?

Poziom 3 PPAP zwykle wymaga zapisów projektu, przebiegu procesu, PFMEA, planu kontroli, wyników wymiarowych, zapisów testów materiałów/wydajności, MSA, jeśli ma to zastosowanie, części próbnych i PSW. Pierwszeństwo mają-specyficzne wymagania klienta dotyczące PPAP.



Jak długo trwa prototyp T1 w przypadku niestandardowej szyny miedzianej C1100?

Czas T1 zależy od geometrii, wymagań dotyczących narzędzi i obróbki powierzchni. Proste prototypy wycinane laserowo-lub CNC można wytwarzać bez matrycy progresywnej, natomiast złożone, tłoczone szyny zbiorcze wymagają opracowania narzędzi, zanim dostępne będą reprezentatywne części T1.



Jak jestszyna miedzianagrubość poszycia zweryfikowana podczas produkcji?

Grubość pokrycia cyną, niklem lub srebrem można sprawdzić za pomocą XRF lub innej zatwierdzonej metody-grubości powłoki. Miejsca pomiarów powinny obejmować funkcjonalne obszary styku i reprezentatywne powierzchnie produkcyjne, z granicami akceptacji określonymi na rysunku lub specyfikacji zakupu.
