Analiza roli i znaczenia szyn zbiorczych w systemach energetycznych





A szyna zbiorcza, znany również jako magistrala, linia magistralna lub linia główna, jest przewodzącym medium używanym w systemach zasilania do łączenia różnych urządzeń elektrycznych. W systemach komputerowych magistrala odnosi się do szybkiej ścieżki komunikacyjnej współdzielonej przez wiele komputerów.





1. **Przenoszenie mocy**:

Szyny zbiorcze służą do przesyłania energii elektrycznej wysokiego napięcia wytwarzanej w elektrowniach lub podstacjach do różnych punktów dystrybucyjnych. Następnie wykorzystują transformatory do obniżania napięcia do poziomów odpowiednich dla użytkowników końcowych. Szyny zbiorcze mogą obsługiwać wysokie prądy, co czyni je skutecznymi w przesyłaniu dużych ilości energii elektrycznej.

2. **Dystrybucja mocy**:

Szyny zbiorcze rozprowadzają energię elektryczną z podstacji do różnych obciążeń, takich jak fabryki, obszary mieszkalne lub budynki komercyjne. Łączą się z różnymi obwodami odgałęzionymi za pośrednictwem tablic rozdzielczych i rozdzielnic, rozprowadzając niezbędną energię elektryczną do różnych obciążeń.

3. **Równoważenie mocy**:

Szyny zbiorcze pomagają zrównoważyć obciążenie w całej sieci energetycznej. Zapotrzebowanie na energię elektryczną zmienia się w czasie, a szyny zbiorcze mogą w razie potrzeby przesuwać energię elektryczną z obszarów o dużym obciążeniu do obszarów o małym obciążeniu, utrzymując stabilność całego systemu energetycznego.

4. **Magazynowanie energii**:

Szynoprzewody mogą stanowić część systemów magazynowania energii, przesyłając i dystrybuując energię zgromadzoną w bateriach lub innych urządzeniach magazynujących, umożliwiając efektywne wykorzystanie i magazynowanie energii elektrycznej.

5. **Ochrona**:

Szyny zbiorcze zapewniają ochronę systemu zasilania. Oferują ochronę prądową i zwarciową, zapewniając bezpieczną pracę systemu zasilania. W przypadku przeciążeń lub zwarć szyny zbiorcze mogą rozłączyć obwód, aby zapobiec uszkodzeniu sprzętu lub pożarom przez nadmierny prąd.

6. **Ochrona przeciwpożarowa**:

Szyny zbiorcze mogą być również zaprojektowane jako środki zapobiegające pożarom, zmniejszające lub zapobiegające występowaniu pożarów. Szyny zbiorcze zbudowane ze specjalnych materiałów i urządzeń chłodzących mogą obniżać temperatury i łagodzić ryzyko pożaru.







Szyny zbiorcze można podzielić na kategorie w oparciu o kształt, zastosowanie i materiał, dzieląc je na szyny sztywne, szyny elastyczne i szyny zamknięte.



1. **Sztywne szyny zbiorcze**:

Należą do nich prostokątne, szczelinowe i rurowe szyny zbiorcze. Prostokątne szyny zbiorcze są powszechnie stosowane do połączeń z głównych transformatorów do pomieszczeń dystrybucyjnych, są łatwe w instalacji i mają wysoką obciążalność prądową przy minimalnych zmianach podczas pracy.

2. **Elastyczne szyny zbiorcze**:

Należą do nich przewody aluminiowe, przewody miedziane, przewody aluminiowe ze stalowym rdzeniem i rozszerzone przewody puste. Elastyczne szyny zbiorcze są zazwyczaj stosowane w środowiskach zewnętrznych, oferując łatwość instalacji i niższy koszt.

3. **Szyny zbiorcze zamknięte**:

Należą do nich szyny zbiorcze umieszczone we wspólnej skrzynce lub obudowach z rozdzielonymi fazami. Zamknięte szyny zbiorcze zapewniają lepszą izolację i ochronę poprzez zamknięcie przewodów w szczelnej obudowie.







Do produkcji szyn zbiorczych najczęściej stosuje się miedź, aluminium, stop aluminium i stal.



1. **Szyny zbiorcze miedziane**:

Miedź ma niską rezystywność, silną odporność na korozję i wysoką wytrzymałość mechaniczną, ale jest droższa. Nadaje się do obszarów o wysokim ciągłym prądzie, ograniczonej przestrzeni lub tam, gdzie aluminium jest narażone na poważną korozję.

2. **Szyny zbiorcze aluminiowe**:

Aluminium ma wyższą rezystywność, około 1,7 do 2 razy większą od miedzi, ale jest znacznie lżejsze (jego waga stanowi jedynie około 30% wagi miedzi), a także tańsze, dlatego jest powszechnie stosowane.

3. **Szyny zbiorcze ze stopu aluminium**:

Należą do nich stopy aluminium-mangan i stopy aluminium-magnez, zazwyczaj w formie rurowej. Stopy aluminium-mangan mają wysoką nośność prądu, ale niższą wytrzymałość, podczas gdy stopy aluminium-magnez oferują wysoką wytrzymałość mechaniczną, ale niższą nośność prądu i są trudne do spawania, dlatego są rzadziej stosowane.

4. **Szyny zbiorcze stalowe**:

Stal charakteryzuje się wysoką wytrzymałością mechaniczną i niskim kosztem, ale ma wyższą rezystywność, co przekłada się na większą histerezę i straty na prądy wirowe w zastosowaniach prądu przemiennego. W związku z tym nadaje się ona jedynie do obwodów o małej pojemności.







Główne procesy wytwarzania szyn zbiorczych obejmują prasowanie na zimno i prasowanie na gorąco. Prasowanie na zimno jest szybkie i precyzyjne, ale ma ograniczony zakres zastosowań; prasowanie na gorąco może wytwarzać bardziej złożone kształty i większe średnice. Montaż szyn zbiorczych wymaga zwrócenia uwagi na jakość materiału, specyfikacje, bezpieczeństwo i przepływ procesu, aby zapewnić, że szyny zbiorcze spełniają niezbędne standardy jakości i wydajności.





Aby zapewnić bezpieczną pracę, szyny zbiorcze wymagają regularnych przeglądów i konserwacji. Typowe testy obejmują testowanie rezystancji izolacji, testowanie strat dielektrycznych, testowanie wytrzymałości na napięcie AC i DC oraz testowanie udarów piorunowych. Testy te pomagają ocenić wydajność izolacji, odporność na przebicia i ochronę odgromową szyn zbiorczych, zapewniając ich stabilną pracę w różnych warunkach.





Szyny zbiorcze są niezbędnymi elementami systemów energetycznych, a ich znaczenia nie można przecenić. Zrozumienie definicji, funkcji, typów, materiałów, produkcji, instalacji i konserwacji szyn zbiorczych ma kluczowe znaczenie dla zapewnienia bezpiecznej i stabilnej pracy systemów energetycznych.

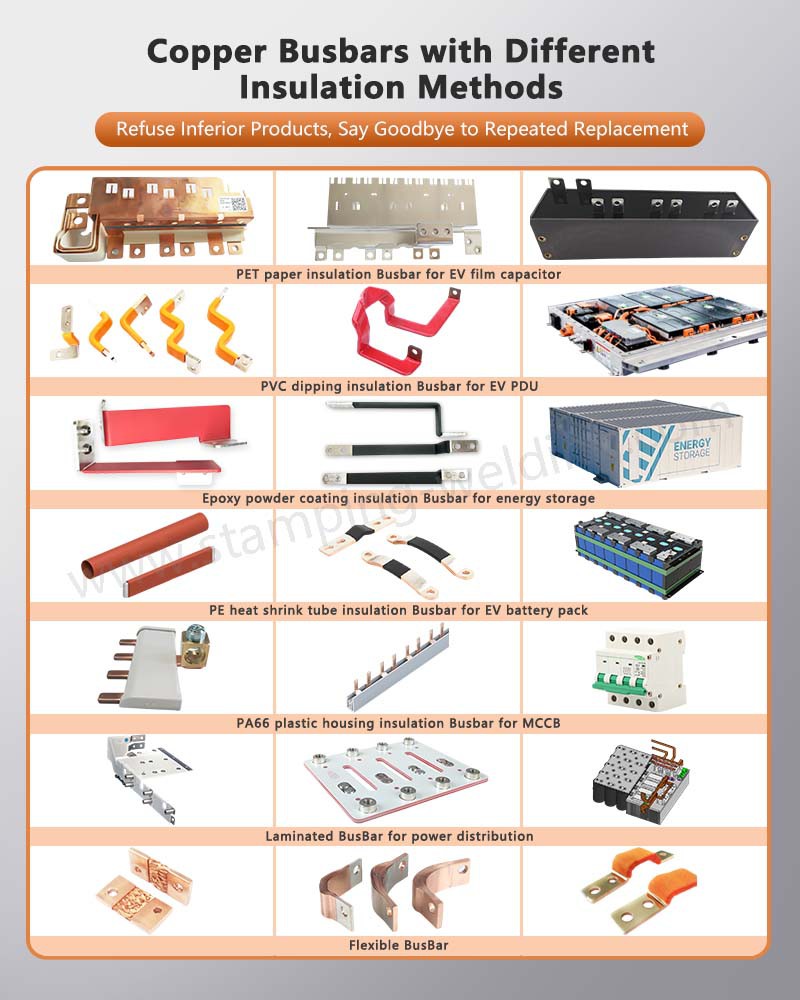

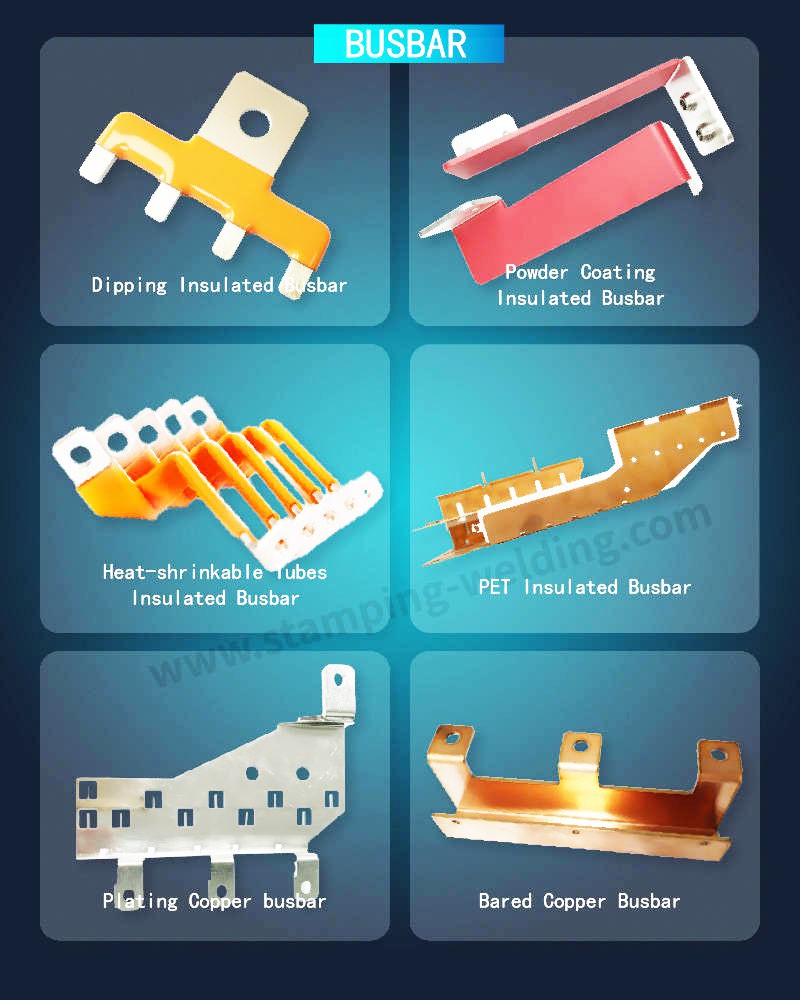

Od 2010 roku Xiamen Apollo Stamping Welding Technology Co., LTD specjalizuje się w rozwiązaniach do tłoczenia i spawania metali dla Nowej Energii, takich jak miedziana nasadka stykowa bezpiecznika, aluminiowa obudowa akumulatora i osłona bezpieczeństwa, miedziana szyna zbiorcza kondensatora EV, laminowana miedziana szyna zbiorcza, izolowana miedziana szyna zbiorcza, elastyczna szyna zbiorcza i inne produkty elektryczne, montaż tłoczenia i spawania metali. Nasze zespoły to eksperci w swoich dziedzinach, możemy nie tylko dostarczać klientom produkty o kwalifikowanej jakości i konkurencyjnej cenie, ale także oferować rozwiązania techniczne w celu obniżenia kosztów, ale zwiększenia wydajności. Wszystkie autobusy na zdjęciach pokazanych w artykule są produkowane przez naszą firmę. Jeśli masz jakieś pytania, skontaktuj się z nami. Serdecznie zapraszamy!
