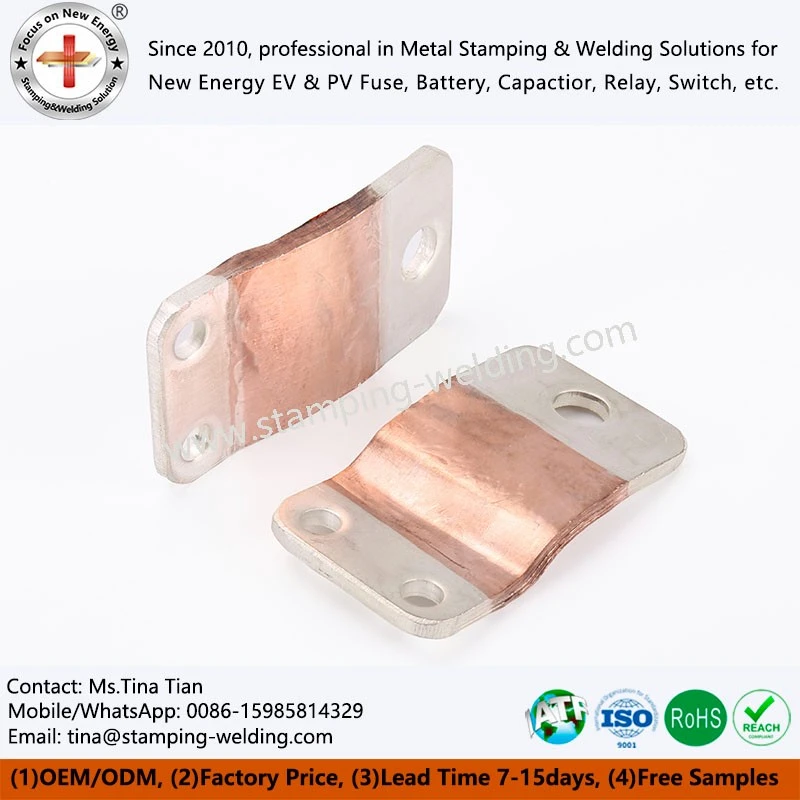

Elastyczne szyny zbiorcze do złącza akumulatora
Przy projektowaniu pojazdów elektrycznych (EV), hybrydowych pojazdów elektrycznych (HEV), systemów magazynowania energii (ESS) i-najwyższej klasy przemysłowych zestawów akumulatorów połączenie między modułami akumulatorów a systemami zarządzania wpływa nie tylko na efektywność przesyłu energii, ale także bezpośrednio wpływa na bezpieczeństwo i żywotność całego pojazdu. Chociaż tradycyjne okrągłe wiązki przewodów są miękkie, zajmują dużo miejsca i powodują znaczny efekt naskórkowy pod wpływem wysokiego prądu; Chociaż sztywne szyny miedziane mogą przenosić wysokie prądy, nie są w stanie poradzić sobie z rozszerzalnością i kurczeniem cieplnym powstającym podczas ładowania i rozładowywania akumulatora, a także z silnymi wibracjami powodowanymi przez pracę pojazdu. Elastyczne szyny zbiorcze do złączy akumulatora powstały, aby stawić czoła tej sprzeczności. Jako innowator w dziedzinie elementów połączeń akumulatorów stosujemy zaawansowaną technologię zgrzewania dyfuzyjnego folii miedzianej, aby uzyskać metalurgiczne łączenie na poziomie atomowym wielo-warstwowej-folii miedzianej o wysokiej czystości w wysokiej temperaturze i pod wysokim ciśnieniem, a także konfigurujemy precyzyjne miedziane zaciski o wysokiej-wytrzymałości na obu końcach.
- Szybka dostawa
- Zapewnienie jakości
- Obsługa klienta 24/7
Wprowadzenie produktów
Elastyczne szyny zbiorcze do złącza akumulatora, zaprojektowane specjalnie do podłączania akumulatorów, opierają się na podstawowej technologii wielo-zgrzewania dyfuzyjnego folii miedzianej. Dzięki elastycznej strukturze, przewodności o niskiej rezystancji, wysokiej niezawodności i dużym możliwościom adaptacji do środowiska, stał się podstawowym ulepszonym komponentem do wewnętrznych połączeń zestawów akumulatorów, klastrów akumulatorów do magazynowania energii, zasilaczy samochodowych, przemysłowych akumulatorów litowych i zintegrowanych maszyn do magazynowania energii fotowoltaicznej. To nie tylko przewodnik, ale także rozwiązanie inżynieryjne umożliwiające kompensację drgań układu akumulatorów, rozszerzalność i kurczliwość cieplną, okablowanie przestrzenne i stabilną transmisję wysokiego prądu. Pomaga producentom sprzętu i integratorom systemów zmniejszyć awaryjność, poprawić gęstość energii, wydłużyć żywotność systemu i zmniejszyć koszty pełnego cyklu życia od źródła.
Podstawowa wartość inżynieryjna
Awaria połączenia spowodowana wibracjami i uderzeniami
Ciągłe wibracje powstające podczas pracy pojazdu, obsługi sprzętu itp. łatwo powodują awarie sztywnych prętów miedzianych (poluzowanie, pęknięcie, słaby kontakt itp.). Elastyczne szyny zbiorcze do złącza akumulatora pochłaniają wibracje i uderzenia za pomocą wielo-warstwowej folii miedzianej, eliminując konstrukcyjnie ryzyko poluzowania i pęknięcia.
01
Uszkodzenia naprężeniowe strukturalne spowodowane rozszerzalnością cieplną akumulatora
Rozszerzalność/kurczenie termiczne akumulatora podczas ładowania/rozładowywania powoduje naprężenia strukturalne, uszkadzając bieguny i wsporniki. Miedziana elastyczna szyna zbiorcza rozwiązuje ten problem poprzez elastyczne rozciąganie i zginanie, automatycznie kompensując naprężenia termiczne.
02
Wąska przestrzeń i trudne okablowanie w gęstych zestawach akumulatorów
Nowoczesne zestawy akumulatorów wymagają dużej integracji i niewielkiej przestrzeni, w której trudno jest okablować sztywne miedziane szyny. Wielowarstwowe folie miedziane Elastyczne szyny zbiorcze umożliwiają zginanie-o małych promieniach, dopasowują się do ciasnych układów i poprawiają wykorzystanie przestrzeni.
03
Wysokie ciepło i straty przy wysokim-prądzie transmisji
Wysoko-połączenia akumulatorów łatwo powodują wysokie temperatury i starzenie się ogniw z powodu nierównej przewodności. Elastyczna miedź szynowa zawiera-zgrzewaną dyfuzyjnie-folię miedzianą o wysokiej czystości, zapewniającą niską rezystancję, równomierny prąd i mniejsze wytwarzanie ciepła.
04
określone parametry
Wartość rezystancji
W standardowym środowisku 20 stopni wartość rezystancji elastycznej szyny zbiorczej laminowanej miedzią na jednostkę długości (np. 1 metr) wynosi zwykle 0,01–0,1 Ω, w zależności od grubości, liczby warstw i jakości procesu zgrzewania dyfuzyjnego folii miedzianej. Charakterystyka o niskim oporze może zapewnić efektywne przenoszenie mocy i zmniejszyć straty ciepła przez opór.
Obciążalność prądowa:
Są one ściśle powiązane z takimi czynnikami, jak-pole przekroju poprzecznego, grubość folii miedzianej i temperatura otoczenia. Przykład: elastyczne połączenie o-powierzchni przekroju poprzecznego wynoszącej 100 milimetrów kwadratowych i miedzianej elastycznej szynie zbiorczej o grubości 0,15 mm może wytrzymać prąd o natężeniu około 300–400 A przy 40 stopniach. W zastosowaniach praktycznych konieczna jest rozsądna ocena i dostosowanie w oparciu o środowisko pracy i warunki rozpraszania ciepła.
Promień gięcia
Motoryzacyjna szyna miedziana charakteryzuje się doskonałą elastycznością, przy minimalnym promieniu zgięcia, zwykle 3-5 razy większym od własnej grubości. Na przykład miękkie połączenie o całkowitej grubości 3 mm może mieć minimalny promień zgięcia 9-15 mm i może być elastycznie okablowane i instalowane w wąskich przestrzeniach.
Nasze fabryki
Z siedzibą w Xiamen, wyposażoną w inteligentną bazę produkcyjną oraz centrum badawczo-rozwojowe, stale inwestujemy w innowacje w zakresie nowej technologii połączeń metali energetycznych i dążymy do tego, aby stać się godnym zaufania partnerem w dziedzinie zielonej energii. Możliwości produkcyjne naszychElastyczne szyny zbiorcze do złącza akumulatorawynosi 150 000 zestawów/miesiąc. Posiadamy wystarczające moce produkcyjne, aby sprostać Państwa potrzebom.
skontaktuj się z nami
Zapytanie ofertowe nie stanowi wiążącego zobowiązania do złożenia zamówienia. Serdecznie witamy wszelkiego rodzaju zapytania dotyczące naszych produktów, cen, specyfikacji i powiązanych usług, a także terminowo odpowiemy, podając profesjonalne i szczegółowe informacje.
