Analiza konstrukcji pokrywy baterii litowej: podstawowe funkcje, procesy produkcyjne i technologie zapewniające bezpieczeństwo w przypadku akumulatorów pojazdów nowej generacji

Wraz z szybkim rozwojem nowych pojazdów napędzanych energią, systemów magazynowania energii i urządzeń inteligentnych, baterie litowo-jonowe- stały się kluczową technologią w nowoczesnym magazynowaniu energii. W porównaniu z tradycyjnymi systemami akumulatorów akumulatory litowe oferują takie zalety, jak wysoka gęstość energii, długi cykl życia, niewielka waga i wysoka-wydajność rozładowania, dzięki czemu są szeroko stosowane w układach napędowych nowych pojazdów zasilanych energią, stacjach magazynowania energii i przemysłowych urządzeniach energetycznych.



W strukturze baterii litowej pokrywa baterii służy jako kluczowy element hermetyzacji ogniwa. Zapewnia nie tylko wewnętrzne uszczelnienie i ochronę ogniwa, ale także spełnia istotne funkcje, takie jak przewodzenie prądu, bezpieczne obniżenie ciśnienia i ochrona przed nietypowymi warunkami. W miarę ewoluowania akumulatorów w kierunku większej pojemności, wyższych szybkości rozładowania i zwiększonego bezpieczeństwa, konstrukcja, dobór materiałów i precyzja wykonania pokrywy odgrywają coraz większą rolę w ogólnej wydajności akumulatora.

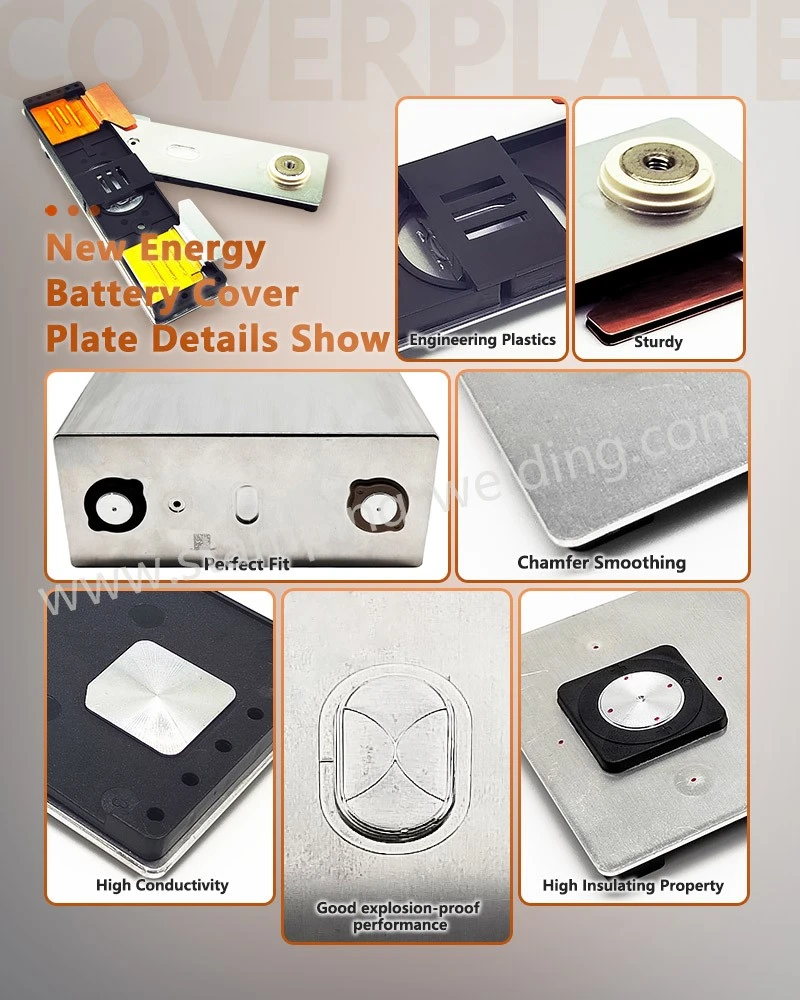

Płytki pokrywy baterii litowej są zwykle instalowane na górze ogniwa baterii i hermetycznie zamykane na obudowie baterii za pomocą procesów takich jak spawanie laserowe. W przypadku akumulatorów pryzmatycznych w-aluminiowej obudowie pokrywa musi zawierać zaciski,-mechanizmy przeciwwybuchowe, elementy izolacyjne i elementy uszczelniające na ograniczonej przestrzeni, pełniąc rolę kluczowego interfejsu pomiędzy wnętrzem ogniwa a zewnętrznym systemem elektrycznym.



Obecnie pryzmatyczne konstrukcje z aluminiową-obudową są standardem w przypadku akumulatorów zasilających w pojazdach o nowej energii, a odpowiednie zespoły pokryw stale ewoluują w kierunku lżejszej masy, wyższej niezawodności i większej integracji. Projekt konstrukcyjny pryzmatycznych pokryw akumulatorów musi być dostosowany do konkretnych pojemności ogniw, napięcia znamionowego i środowiska zastosowań.



Pokrywa akumulatora służy przede wszystkim do uszczelnienia ogniwa. Dzięki precyzyjnemu dopasowaniu i zespawaniu pokrywy z aluminiową obudową skutecznie zapobiega przedostawaniu się powietrza zewnętrznego, wilgoci i zanieczyszczeń do ogniwa zawierającego elektrolit, zapewniając w ten sposób-długoterminową i stabilną pracę akumulatora.



Jeśli chodzi o przesył prądu, zaciski dodatnie i ujemne na pokrywie łączą się z wewnętrznymi zaczepami, ułatwiając szeregowe lub równoległe połączenia pomiędzy modułami akumulatorowymi za pośrednictwem struktur zewnętrznych. Wysokowydajne-zespoły pokryw minimalizują opór połączenia, zwiększają wydajność przesyłu prądu i redukują gromadzenie się ciepła podczas pracy.



W-scenariuszach zastosowań o dużym natężeniu prądu,-takich jak układy napędowe pojazdów o nowej energii,-pokrywa musi również posiadać wysoką obciążalność prądową-i wytrzymałość mechaniczną. Płytki pokrywy akumulatorów zasilających zazwyczaj zawierają materiały przewodzące, struktury izolacyjne i precyzyjne procesy produkcyjne, aby sprostać wymaganiom-ładowania i rozładowywania przy wysokim prądzie.







Funkcja uszczelniania i ochrony

Baterie litowo-jonowe zawierają elektrolity, separatory i materiały katody/anody, które są bardzo wrażliwe na wilgoć i tlen. Dlatego płyta przykrywająca musi charakteryzować się doskonałą szczelnością i stabilnością konstrukcyjną.



Podczas produkcji pokrywa jest zwykle łączona z obudową akumulatora za pomocą spawania laserowego, tworząc w pełni uszczelnioną konstrukcję. Jakość spoin, zgodność materiałów i precyzja obróbki bezpośrednio wpływają na długoterminową-niezawodność akumulatora.



Wysokiej-aluminiowe osłony akumulatorów zapewniają równowagę między lekką konstrukcją, zwiększoną wytrzymałością konstrukcyjną i odpornością na korozję, dzięki czemu nadają się do wymagających,-środowisk pracy w długim okresie, w których występują nowe pojazdy zasilane energią elektryczną i systemy magazynowania energii.



Funkcja przewodzenia prądu

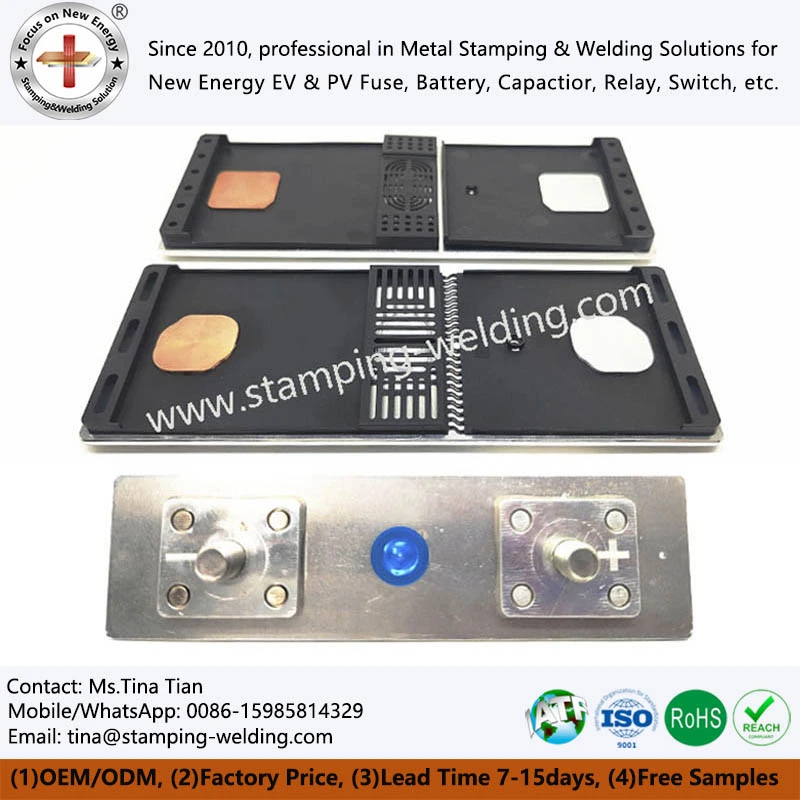

Słupki zaciskowe pokrywy służą jako kluczowa droga przesyłania prądu z wnętrza ogniwa na zewnątrz. Podczas ładowania i rozładowywania prąd przepływa przez wypustki, szyny zbiorcze (lub płytki przejściowe), słupki zaciskowe i złącza zewnętrzne, zamykając obwód.



Aby zminimalizować rezystancję styków i zmaksymalizować przewodność, w pokrywach często stosuje się konstrukcje łączące materiały o wysokiej przewodzącości, takie jak miedź i aluminium. Na przykład w niektórych konstrukcjach zastosowano elementy bimetaliczne z miedzi-aluminium, wykorzystując uzupełniające się właściwości różnych metali, aby zrównoważyć przewodność elektryczną z niezawodnością konstrukcji.



W przypadku zastosowań o dużej-mocy obszary połączeń pokrywy muszą także uwzględniać zarządzanie ciepłem, rozkład gęstości prądu i-długoterminową niezawodność cykliczną.



Funkcja bezpiecznego usuwania nadmiaru ciśnienia

W nietypowych warunkach wewnętrzne reakcje uboczne w akumulatorach litowo-jonowych- mogą powodować powstawanie gazu, powodując gwałtowny wzrost ciśnienia wewnętrznego w ogniwach. W związku z tym w płytach przykrywających często znajdują się-przeciwwybuchowe zawory lub mechanizmy nadmiarowe ciśnienia.



Kiedy ciśnienie wewnętrzne osiągnie zadany próg, mechanizm nadmiarowy ciśnienia szybko upuszcza gaz, zmniejszając w ten sposób ryzyko niekontrolowanej zmiany temperatury lub pęknięcia konstrukcji.



W miarę ewolucji standardów bezpieczeństwa akumulatorów zasilających przy projektowaniu konstrukcji nadmiarowych ciśnienia w pokrywach akumulatorów litowo-jonowych coraz większy nacisk kładzie się na szybkość reakcji, spójność ciśnienia aktywacji i-długoterminową stabilność.



Funkcja zabezpieczenia nadprądowego

Niektóre konstrukcje pokryw akumulatorów-o wysokim bezpieczeństwie zawierają zintegrowane mechanizmy zabezpieczające. W przypadku nienormalnie wysokiego prądu element zabezpieczający natychmiast przerywa ścieżkę prądową, zapobiegając eskalacji błędu.



Taka konstrukcja zwiększa poziom bezpieczeństwa systemu akumulatorów i szczególnie dobrze-nadaje się do nowych pojazdów zasilanych energią, urządzeń do magazynowania energii i zastosowań akumulatorów-o dużej wydajności.





Produkcja pokryw akumulatorów obejmuje wiele etapów, w tym obróbkę materiału, precyzyjne formowanie, spawanie i kontrolę.



Jeśli chodzi o materiały, stopy aluminium są szeroko stosowane na pokrywy i obudowy ze względu na ich niską gęstość, odporność na korozję i doskonałą urabialność. W szczególności aluminiowe pokrywy skrzynek na baterie muszą równoważyć wytrzymałość, wagę i skuteczność uszczelnienia.



Jeśli chodzi o procesy formowania, podstawowa konstrukcja płyty pokrywy jest zwykle tworzona poprzez tłoczenie, głębokie tłoczenie lub precyzyjną obróbkę. Ścisła kontrola tolerancji wymiarowych jest wymagana w przypadku takich elementów, jak otwory zaciskowe,-obszary montażu zaworów w wykonaniu przeciwwybuchowym i strefy uszczelnienia.



Spawanie to kolejny krytyczny etap wpływający na jakość pokrywy. Spawanie laserowe ma takie zalety, jak mała-strefa wpływu ciepła, duże prędkości spawania i wysoki stopień automatyzacji, dzięki czemu jest szeroko stosowane w produkcji elementów konstrukcyjnych akumulatorów.



Ponadto proces produkcyjny obejmuje-kontrolę na linii produkcyjnej i weryfikację niezawodności-w tym kontrolę wymiarową, badanie szczelności, badanie rezystancji i badanie napięcia wytrzymywanego-w celu zapewnienia spójności produktu w całej produkcji masowej.





Ponieważ wymagania bezpieczeństwa dotyczące akumulatorów zasilających stale rosną, kontrola szczelności pokrywy stała się krytycznym krokiem w procesie produkcyjnym.



Testowanie szczelności helu to-wysoko precyzyjna metoda, która na podstawie pomiaru szybkości wycieku helu ocenia, czy skuteczność uszczelnienia pokrywy spełnia wymagania. W porównaniu z tradycyjnymi metodami inspekcji, badanie helem pozwala wykryć drobne wycieki, zwiększając w ten sposób bezpieczeństwo akumulatora.



Test szczelności służy przede wszystkim do sprawdzenia niezawodności uszczelnienia pomiędzy pokrywą a obudową akumulatora. Nawet niewielki wyciek może prowadzić do odparowania elektrolitu i negatywnie wpłynąć na żywotność ogniwa akumulatora.



Testowanie wydajności elektrycznej ocenia przede wszystkim ścieżki przewodzące zespołu pokrywy, uwzględniając takie parametry, jak rezystancja styku, obciążalność-prądowa i niezawodność połączenia. W przypadku akumulatorów-o dużej mocy stabilna wydajność elektryczna jest kluczową podstawą zapewnienia ogólnej wydajności systemu.





W miarę ciągłego rozwoju rynków nowych pojazdów napędzanych energią i magazynowania energii elementy konstrukcyjne akumulatorów ewoluują w kierunku wysokiej precyzji, wysokiego stopnia integracji i inteligentnej produkcji.



W przyszłości pokrywy akumulatorów muszą nie tylko spełniać podstawowe wymagania dotyczące uszczelnienia i połączeń, ale także zapewniać zwiększone bezpieczeństwo. Można to osiągnąć za pomocą takich środków, jak optymalizacja-struktur odciążających, poprawa właściwości materiałów i udoskonalenie procesów produkcyjnych w celu zapewnienia wyższego poziomu bezpieczeństwa.



W sektorze pojazdów wykorzystujących nową energię pryzmatyczne pokrywy akumulatorów litowych i architektura akumulatorów nowej-generacji napędzają rozwój pokryw, które są lekkie i wysoce niezawodne. Tymczasem w przypadku systemów magazynowania energii pokrywy muszą spełniać wymagania dotyczące-długoterminowego działania,-wysokiej wydajności cyklicznej i możliwości dostosowania do złożonych środowisk.



W miarę ciągłego rozwoju technologii akumulatorów lekkie elementy konstrukcyjne,-takie jakaluminiowe osłony baterii-będzie odgrywać coraz ważniejszą rolę w akumulatorach zasilających, akumulatorach magazynujących energię i zastosowaniach w zasilaczach przemysłowych.



Ogólnie rzecz biorąc, pokrywa baterii litowej to nie tylko kluczowy element opakowania ogniwa; jest to krytyczny funkcjonalny element konstrukcyjny, który wpływa na bezpieczeństwo, wydajność i żywotność akumulatora. Patrząc w przyszłość, postęp w materiałach, procesach produkcyjnych i technologiach inteligentnej kontroli umożliwi pokrywom akumulatorów dalszy rozwój nowych systemów akumulatorów energetycznych w kierunku większego bezpieczeństwa, wyższej wydajności i dłuższej żywotności.
