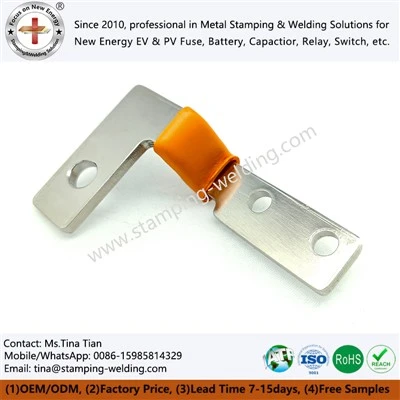

Elastyczna laminowana płaska szyna miedziana
Elastyczna laminowana płaska szyna zbiorcza z miedzi to-przewodzący element łączący o wysokiej wydajności, wytwarzany przy użyciu ułożonej w stos struktury wielu warstw-folii miedzianej o wysokiej czystości, połączonych za pomocą precyzyjnego spawania lub procesów zgrzewania dyfuzyjnego. W porównaniu z tradycyjnymi sztywnymi szynami miedzianymi, to elastyczne laminowane złącze miedziane zapewnia doskonałą elastyczność, odporność na wibracje i możliwość adaptacji przestrzennej; skutecznie łagodzi naprężenia mechaniczne spowodowane rozszerzalnością cieplną, przemieszczeniami konstrukcyjnymi i tolerancjami instalacyjnymi w nowym sprzęcie energetycznym.
- Szybka dostawa
- Zapewnienie jakości
- Obsługa klienta 24/7
Wprowadzenie produktów
Co to jest elastyczna laminowana płaska szyna miedziana?
Produkt ten jest zasadniczo laminowanym kompozytowym elementem przewodzącym, którego struktura składa się z trzech stref funkcjonalnych:
Sekcja elastyczna (strefa środkowa):Składa się z kilkudziesięciu ułożonych w stos-ultracienkich folii miedzianych. Każda folia wygina się niezależnie, umożliwiając lekkie przesuwanie się-między warstwami; skutkuje to wyjątkowo niską sztywnością zginania i doskonałą zdolnością kompensacji przemieszczeń.
Złączone końce (strefy końcowe):Powstaje poprzez molekularne zgrzewanie dyfuzyjne,-gdzie atomy na styku folii miedzianej dyfundują między sobą pod wpływem ciepła i ciśnienia,-tworząc gęsty, solidny blok o właściwościach zbliżonych do metalu nieszlachetnego. Końce te można wiercić, frezować, gwintować lub zaciskać za pomocą końcówek lub wykorzystywać jako powierzchnie stykowe.
Warstwy wierzchnie i izolacyjne:W razie potrzeby można zastosować cynkowanie, niklowanie lub srebrzenie. Opcje warstwy zewnętrznej obejmują powlekanie zanurzeniowe PCV,-rurki termokurczliwe, natryskiwanie żywicą epoksydową, owinięcie papierem izolacyjnym lub pozostawienie gołej powierzchni miedzianej, w zależności od napięcia znamionowego i środowiska instalacji.
Szyna zbiorcza z folii miedzianej stosowana do wysokiego napięcia. Właściwości techniczne: Kluczowe wymiary określające długoterminową-niezawodność
Odporność na zmęczenie wibracjami
Struktura wielo-folii rozkłada naprężenia zginające pojedynczego przewodnika na dziesiątki niezależnych folii, drastycznie zmniejszając miejscowe odkształcenia i znacznie wydłużając trwałość zmęczeniową w warunkach przypadkowych wibracji i długotrwałego wstrząsu mechanicznego. Jest to główny powód jego wyboru w zastosowaniach w transporcie samochodowym i kolejowym.
01
Kompensacja przemieszczenia i tolerancji
Skutecznie pochłania przemieszczenia osiowe i kątowe spowodowane tolerancjami produkcyjnymi, niewspółosiowością montażu oraz rozszerzalnością lub kurczeniem termicznym, odciążając w ten sposób interfejsy połączeń od ciągłych, dodatkowych momentów zginających.
02
Niska impedancja i rozpraszanie ciepła
Końcówki-zgrzewane dyfuzyjnie tworzą połączenie metalurgiczne, zapewniające wyjątkowo niską i stabilną rezystancję interfejsu; zapobiega to pełzaniu rezystancji, często powodowanemu przez utlenianie cierne na połączeniach zakładkowych śrubowych. Dodatkowo laminowana konstrukcja zapewnia znacznie większą powierzchnię odprowadzania ciepła niż pełne szyny zbiorcze o tym samym- przekroju poprzecznym, co pozwala na niższy wzrost temperatury.
03
Przenoszenie prądu i efekt skóry
W zastosowaniach od średniej- do-wysokiej częstotliwości lub-wysokoprądowych, równoległa struktura wielo-foliowa poprawia dystrybucję prądu i łagodzi utratę efektywnego-powierzchni przekroju poprzecznego spowodowaną efektem naskórkowania, zwiększając w ten sposób efektywność-przenoszenia prądu.
04
Lekka konstrukcja i oszczędność miejsca
W porównaniu z rozwiązaniami kablowymi o równoważnej obciążalności prądowej-, laminowane szyny zbiorcze oferują bardziej kompaktową objętość i kontrolowane prowadzenie, ułatwiając zorganizowane wewnętrzne układy szaf i zautomatyzowany montaż.
05
Kluczowe funkcje magistrali z laminowanej folii miedzianej i zalety zastosowania
Podstawowe funkcje: Elastyczne przewodzenie prądu, kompensacja przemieszczenia i izolacja naprężeń.
Sektor pojazdów nowej energii (NEV).
Stosowany do szeregowych/równoległych połączeń modułów ogniw akumulatorowych,-obwodów pakietów akumulatorów wysokiego napięcia oraz połączeń zasilania między silnikami i elektronicznymi jednostkami sterującymi.
Sektor Energii i Urządzeń Elektrycznych
Zastosowania obejmują przyłącza po stronie niskiego napięcia-dla transformatorów-suchych, połączenia przejściowe dla szyn zbiorczych rozdzielnic, kompensatory do systemów szynoprzewodów oraz połączenia-izolujące drgania pomiędzy agregatami prądotwórczymi a systemami dystrybucji energii.
standaryzowana produkcja
Eliminuje potencjalne awarie-posprzedażowe związane ze sztywnymi połączeniami; eliminuje potrzebę-przycinania, dopasowywania lub wtórnej obróbki na miejscu; i upraszcza zarządzanie zestawieniami materiałów (BOM) i dostawcami poprzez dostawę na poziomie-komponentów.
Często zadawane pytania dotyczące elastycznych, laminowanych płaskich szyn miedzianych
P1: Do czego służy elastyczna laminowana płaska szyna miedziana?
-
Elastyczne, laminowane, płaskie szyny miedziane są stosowane głównie do-wysokoprądowych połączeń elektrycznych w zestawach akumulatorów pojazdów elektrycznych, systemach magazynowania energii, sprzęcie do dystrybucji energii i szafach elektrycznych.
P2: Jaka jest różnica między elastyczną szyną miedzianą a sztywną szyną miedzianą?
-
Elastyczne szyny miedziane wykorzystują warstwy laminowanej folii miedzianej, co zapewnia lepszą elastyczność i odporność na wibracje, natomiast sztywne szyny miedziane są stosowane głównie do stałych połączeń elektrycznych.
P3: Czy Apollo może dostosować rozmiar i strukturę złączy z folii miedzianej?
-
Tak. Apollo obsługuje niestandardową grubość, szerokość, długość, projekt terminala, metodę izolacji i obróbkę powierzchni zgodnie z rysunkami klienta i wymaganiami aplikacji.
P4: Jakie procesy produkcyjne są stosowane w przypadku laminowanych szyn miedzianych?
-
Typowe procesy obejmują cięcie folii miedzianej, układanie w stosy, spawanie, obróbkę powierzchni i testowanie wydajności elektrycznej w celu zapewnienia niezawodnej jakości połączenia.
P5: W jakich branżach stosuje się elastyczne szyny zbiorcze z laminowanej miedzi?
-
Są szeroko stosowane w pojazdach elektrycznych, ESS, energii słonecznej, energoelektronice, przemysłowym sprzęcie elektrycznym i infrastrukturze ładowania.
skontaktuj się z nami
Jeśli opracowujesz systemy akumulatorów do nowych pojazdów zasilanych energią elektryczną, urządzenia do magazynowania energii lub projekty elektryczne-wysokiego napięcia, Apollo oferuje profesjonalne usługi-w tym optymalizację projektu, rozwój prototypów i wsparcie w masowej produkcjiLaminowane elastyczne szyny zbiorcze do pojazdów nowej generacji-dostosowane do konkretnych potrzeb aplikacji, pomagające zapewnić stabilne i niezawodne rozwiązania w zakresie połączeń inżynieryjnych.
